BSCK6180系列数控车床

简述:
一、产品外观注:本机外观图片,以实际产品为准。二、产品的显著特点1、自主研制开发的数控车床具有高刚性、高稳定性、高可靠性;设计专用整体落地床身,带排水、排铁屑方...[更多]

咨询电话:13937281988

详细信息

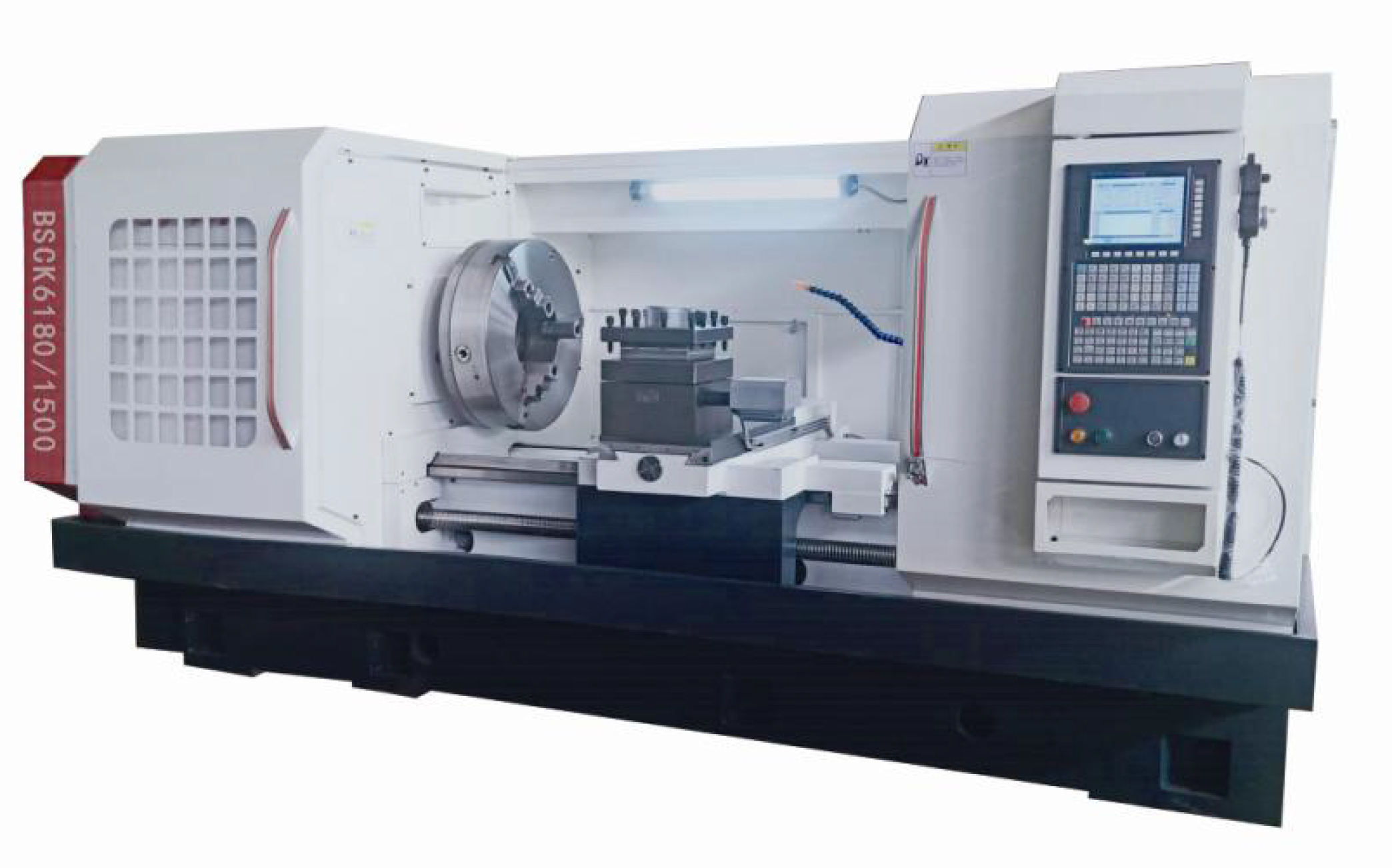

一、产品外观

注:本机外观图片,以实际产品为准。

6180

二、产品的显著特点

1、自主研制开发的数控车床具有高刚性、高稳定性、高可靠性;设计专用整体落地床身,带排水、排铁屑方便的排水槽、孔,可加装排屑机;床身的导轨加工由新购的 12 米导轨磨加工,充分保证了床身的加工精度。2、自主设计的承载力强、精度高的整体式床头箱体;箱体的加工由新购的卧式加工中心加工,充分保证了箱体的加工精度。

3、选用刚性更佳的大直径滚珠丝杠 X 轴 Ф32、 Z 轴Ф63。

4、选用刚性更强的 280×280 立式四工位电动刀架。

5、自主设计的上走线方式,整洁美观、耳目一新,避免了电线、电缆被冷却液、铁屑破坏,进一步增强了机床的高可靠性。

6、采用中高档数控 GSK 980TDi 系统。

7、机床防护采用双门大操作空间防护设计,防水、防屑效果好且维护方便;钣金为喷塑工艺。


三、主要配套件

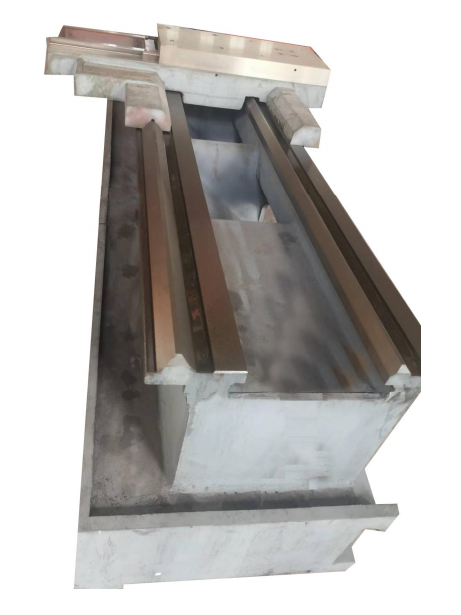

四、床身结构、床头结构



五、技术参数

BSCK6180 数控机床主要技术参数

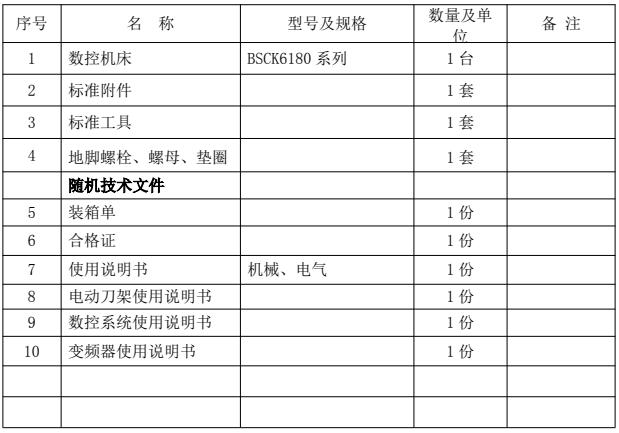

六、装箱单


七、产品制造标准

本系列数控车床的制造与验收执行中华人民共和国国家标准GB/T 25659.1-2010《简式数控卧式车床 精度》及 GB/T 25659.1-2010《简式数控卧式车床 技术条件》。

1.主轴定心轴径的跳动 0.01 ㎜

2.加工尺寸精度 IT6~IT7 级

3.加工表面粗糙度 Ra1.6μm


八 、质量服务承诺

1.产品质量达到国家规定标准;

2.产品质量“三包”,质保期一年;

3.如发现质量问题,服务人员在规定时间内,及时到达;

4.用户需要可把工件及相关刀具发往安阳生产场地试车用,达到图纸技术要求后,将设备及试件刀具一起发往用户工厂;

5.机床到位后,负责设备调试和水平校正技术服务工作。
